Освещение темных мест дома с помощью световодов


Световые фонари – строительные элементы здания, который предназначенный для освещения помещений солнечными лучами и снижения зависимости от искусственного освещения.
Особенно световые фонари применяют в тех помещениях, где естественное освещение через окна минимальное (или отсутствует), и есть возможность прокладки через нежилой чердак светового туннеля. С помощью светового фонаря туннельного типа можно обеспечить естественное освещение комнат и помещений внутри дома, которые не имеют окон (например, ванна, туалет, гардеробная, кладовка, коридор).


Световые фонари называют по разному – «световоды», «световые колодцы», «световые туннели», система SDS (Solatube Daylighting System).

Световоды в последнее время набирают популярность, так как обладают не сложной конструкцией и достаточно высокой эффективностью. Так, световой туннель VELUX (Lovegrove) в пасмурную погоду пропускает через себя до 440 люмен (430 люмен – 40Вт лампа накаливания), а в солнечную погоду – 2800 люмен, фото 2. Один световой фонарь туннельного типа может освещать помещение площадью 9 м2.

В наше время световоды представляются такими производителями: ALLUX, VELUX, Fakro, Solarspot и пр.

Световоды могут устанавливаться как в вертикальном, наклоном положениях (кровля с углом от 15° до 60°), так и в горизонтальном положении (стены).

На фото 3 представлены варианты установки световых туннельных фонарей.

Туннельные световые фонари разных производителей могут отличаться в некоторых элементах конструкции, но в целом состоят из:
внешний элемент – располагается на поверхности крыши (обычно наклонной) и собирает лучи дневного света. Внешний элемент представляет собой полусферу или сферический купол, собирающий лучи света с помощью установленных линз Фринеля. Габариты верхнего элемента круглой формы диаметром 0,25 м, 0,35 м и 0,53 м (бывают и другие размеры), вся внешняя часть обычно имеет размер 0,47×0,47 м и больше. Выше приведенные круглые внешние элементы способны осветить площадь помещения в 14, 24 и 40 м2 соответственно (при высоте помещения 2,4 м);
внутренний элемент – рассеивает и равномерно распределяет солнечные лучи в помещении.

Внешние и внутренние элементы соединяются туннельными трубами, которые бывают жесткими или эластичными (обычно диаметр 0,35 м, длиной до 2 м, при использовании дополнительных соединительных элементов можно удлинить до 6 м).

Принцип работы светового туннеля

Принцип работы светового фонаря туннельного типа очень простой: внешний элемент собирает солнечные лучи и по отражающим внутренним поверхностям туннельной трубы передает их на внутренний элемент, который и рассеивает в комнате лучи света. Внутренняя поверхность труб покрыта слоем алюминия и дополнительно состоит из 400 слоев специальной отражающей пленки (отражающая способность – 99,7%). Такая поверхность способна собирать огромное количество лучей не только в пасмурную погоду, но и даже ночью от излучения Луны и городского освещения.

При прокладке фонаря следует помнить, что чем длиннее туннельная труба и чем больше изгибов, тем больше светопотерь:
на каждом изгибе потери составляют 10…40%;
на каждом метре трубы потери составляют 20…40%.

Для получения максимального эффекта освещения с помощью туннельного фонаря необходимо устанавливать туннельную трубу следующей длины:
жёсткая труба в пределах 0,9…6,0 м;
гофрированная труба 0,4…2,0 м (гофрированную трубу невозможно удлинить).




Из чего состоят световые фонари?

Более подробную структуру световодов рассмотрим на примере системы световодов ALLUX и VELUX. Световод системы ALLUX состоит из (фото 4 и 5):
купола (приемника светового излучения);
кровельного блока;
зеркальной трубы или световода (светопроводящий канал, который передает световые лучи за счет их отражения от поверхности трубы;
рассеивателя (светораспределяющее устройство).
дополнительных компонентов (фото 6).

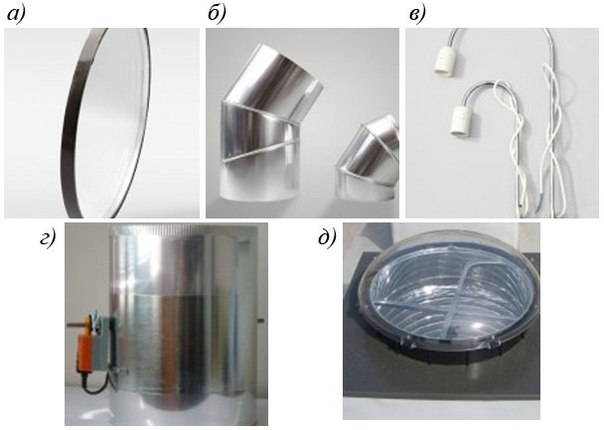

Фото 6. Дополнительные компоненты туннельного световода: а) стеклопакет, с повышенными теплоизоляционными свойствами; б) колено световой трубы; в) светильник электрический (дополнительная функция); г) диммер («Выключатель» — затемняющая шторка, которая устанавливается внутри световой трубы); д) защитная крестовина «Антивор»

Купол выполнен из поликарбоната или закаленного стекла, которые обладает неизменными светопроводящими свойствами и высокой ударной прочностью, фото 4б.

Особенности купола:
особая форма и материал купола позволяет не проводить дополнительной очистки поверхности. Для очистки поверхности достаточно дождя.
максимальный сбор солнечных лучей происходит утром и вечером, а также в пасмурную погоду.
купол является защитой от УФ-лучей.

Кровельный блок – это алюминиевая деталь световода, предназначенный для соединения купола до кровли и обеспечения надежной гидроизоляции, фото 5а.

Рассеиватель, еще называют световой диффузор – предназначенный для равномерного распределения и мягкого рассеивания солнечных лучей по всему помещению. Рассеиватель изготовленный из двойного поликарбоната, фото 5б.

Световод ALLUX (зеркальная труба) предназначен перенаправлять попадающие лучи на купол к рассеивателю, а затем и в помещение, фото 5, в, г. Такая рассеивающая способность световода обеспечивается за счет зеркальной внутренней поверхности. Производителем ALLUX выпускается в двух вариантах:
световод ALLUX Plus (материал алюминиевый, жесткий, внутри серебренное напыление), фото 5в;
световод ALLUX Flexi (в виде гофры, мягкий), фото 5г.

Маркировка светового туннеля

Световой туннель VELUX имеет несколько разновидностей, которые маркируются так, фото 7:
TWF – световой туннель с гофрированной трубой, имеет также встроенный гидроизоляционный оклад для монтажа в профилированное кровельное покрытие (металлочерепица, композитная черепица);
TLF – световой туннель с гофрированной трубой, имеет также встроенный гидроизоляционный оклад для монтажа в плоское кровельное покрытие (битумная черепица, фальцевая кровля);
TWR – световой туннель с жесткой туннельной трубой, для профилированных кровельных покрытий (металлочерепица, композитная черепица);
TLR – световой туннель с жесткой туннельной трубой, для плоских кровельных покрытий (битумная черепица, фальцевая кровля).

Преимущества применения световых туннельных фонарей
Простота установки и небольшой объем работ по монтажу.
Экономия электроэнергии, которая расходуется на дополнительное освещение помещения (до 60% на освещение помещений дома).
Возможность обеспечения дневным освещением помещения без окон.
Высокая долговечность (гарантия производителя 5 лет).
Световые окна фонаря не пропускают тепло в помещение летом и холод зимой.
Не потребляет электроэнергии в ходе эксплуатации (при прямом назначении, без дополнительных функций),
Простота в обслуживании.
Возможность регуляции освещения.
С помощью фирменных аксессуаров доукомплектации световой туннель может иметь функцию проветривания, а также использоваться в качестве светильника в ночное время.
Недостатки применения световых туннелей
Не очень высокая эффективность в районах с коротким световым днем.
В зимних условия возможна вероятность покрытия снежным покровом, что на время приводит к прекращению подачи световых лучей в помещение.
